Remplacer le lecteur disquette:

Présentation :

Année de commercialisation : 1990 ?



Lecteur d'origine: Lecteurs de remplacement modifiés et testés:
SONY MFD110-05 SAMSUNG SFD-321B T5
SAMSUNG SFD-321B T9
SONY MPF920-E_131



Explications techniques :

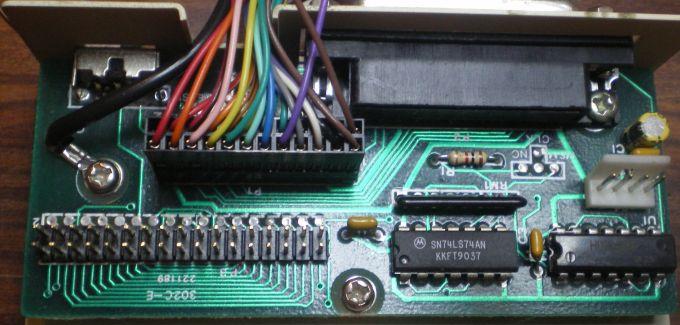

Broches RF302C Shugart IDC 34 Explications théoriques :
impaires masse masse masse

La norme RF302C est dérivée de la norme Shugart 34 tandis que la norme PC est appelée IDC 34.

Etant donné le peu de différences entre ces 2 normes, les fabricants ont mis des options internes dans les lecteurs pour pouvoir les adapter facilement au marché (switchs ou jumpers externes) sans être obligés de faire plusieurs chaînes de fabrication.

Malheureusement, au fil des années, le PC dominant le marché, certains lecteurs ont été refaits pour n'être compatibles qu'avec la norme IDC 34 (réduction des coûts de fabrication).

D'autres peuvent toujours être adaptés mais les changements sont moins faciles, les switchs ou jumpers étant remplacés par des ponts (résistances de 0 ohm). Il faut donc démonter et utiliser son fer à souder pour remettre les signaux au bon endroit.

Petite remarque : le RF302C gère correctement les disquettes DSDD.
2 diskchange density sel density sel
4   busy/inuse
6   drive 3
8 index index index
10   drive 0 motor B
12 drive 1 drive 1 drive A
14   drive 2 drive B
16 motor ctl motor ctl motor A
18 direction direction direction
20 step step step
22 write data write data write data
24 disk wen disk wen disk wen
26 track 0 track 0 track 0
28 write protect write protect write protect
30 read data read data read data
32 side side side
34 ready ready diskchange

Des lecteurs PC déjà modifiés sont disponibles, contactez moi pour plus d'informations.
Modified Floppy Disk Drive are available, contact me for more d'information.

Remarques : Aucune aide individualisée ne sera fournie pour la modification de lecteurs, cela me prendrait beaucoup trop de temps.



Support proposé:

Remplacement du lecteur disquettes Duplication de disquettes Evolution vers lecteur cartes
oui oui oui
