Le sens de la nappe 34 fils :

Par convention, le repérage des connecteurs, composants électroniques, nappes se fait via la broche 1.
Il y a malheureusement pas mal d'exceptions, surtout sur le matériel un peu ancien.
Il peut donc y avoir des problèmes en connectant un lecteur récent, bien normalisé, sur du vieux matériel, non normalisé.

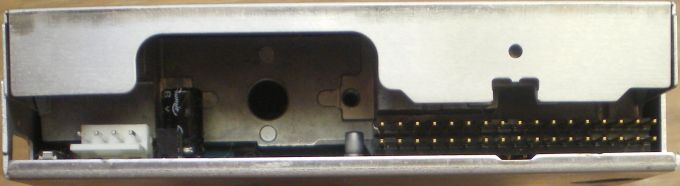

Lecteur de lecteur avec la possibilité de connecter la nappe dans les 2 sens

Lecteur de lecteur avec la possibilité de connecter la nappe dans 1 sens uniquement

Comment savoir si la nappe est connectée à l'envers ?
Si le voyant du lecteur reste allumé en permanence, avec ou sans disquette.

La nappe a un ergo/détrompeur, je ne peux la connecter que dans ce sens !
Il suffit de limer l'ergo pour pouvoir la raccorder dans l'autre sens ou de changer de nappe.

Une nappe normalisée (fil 1 coloré), avec ergo détrompeur + la flèche coté broche 1

Une nappe normalisée (fil 1 coloré), sans ergo détrompeur + la flèche coté broche 1

Page rédigée par Sébastien LIGEZ - Créée le 17/04/2013 - Dernière mise à jour le 17/04/2013 - Photos personnelles libres de droits
